En breve
Un muro de contención se selecciona con altura, geometría, suelo, agua, cargas, sismo y secuencia constructiva. El análisis del sitio define la familia de solución, sus dimensiones y las verificaciones que debe documentar el diseño. Esta guía compara alternativas y explica qué información reúne un proyecto antes de construir.
Para quién es esta guía: Propietarios con un terreno que requiere una obra de contención.
Primero: qué hace fallar a los muros
La revisión reúne presión de agua, capacidad y erosión de la fundación, deslizamiento, volteo, resistencia estructural y estabilidad global de la ladera. El estudio geotécnico, la topografía, las cargas y la condición del agua permiten priorizar esos mecanismos para el sitio.
Familias de soluciones
La FHWA distingue sistemas construidos con relleno —como muros convencionales en voladizo, gravedad modular y MSE— y sistemas ejecutados en corte —como soil nailing, pilotes en voladizo y muros anclados—. Esta clasificación técnica ordena la comparación; la solución del proyecto se define con su información geotécnica, estructural y constructiva.
1 · Muros de gravedad: piedra, concreto ciclópeo, gaviones
Resisten una parte importante del empuje con su propio peso. Su viabilidad depende de espacio, material, fundación y agua.
- Mampostería de piedra y concreto ciclópeo. Requieren geometría calculada, material controlado, fundación adecuada y espacio para desarrollar su base; las proporciones se determinan con las acciones y condiciones del terreno.
- Gaviones. Pueden tolerar deformación y permitir flujo a través del relleno, pero aún requieren filtros, control de erosión, durabilidad de la malla, descarga segura y verificaciones de estabilidad.

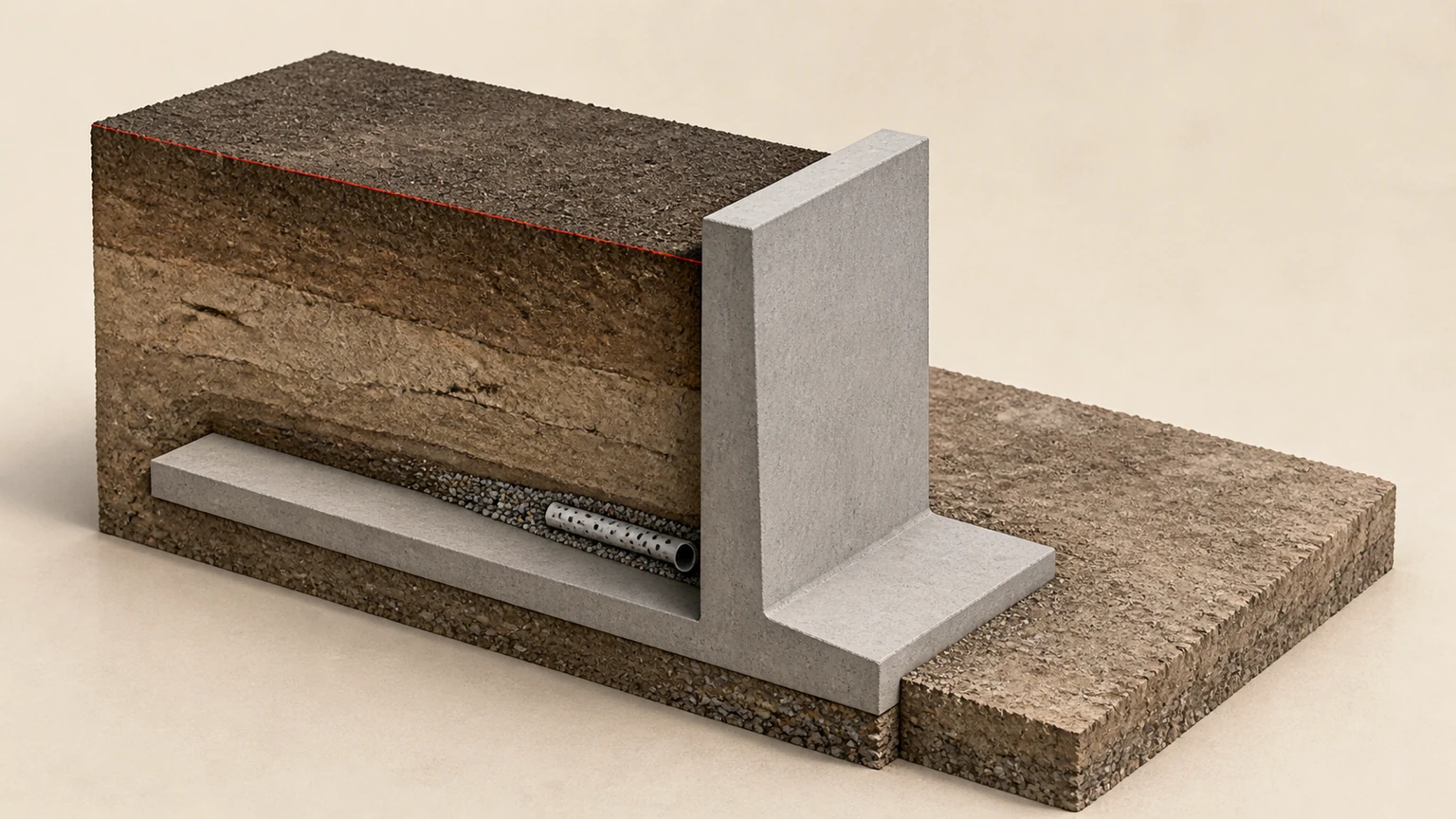

2 · Muros en voladizo de concreto reforzado
El muro “en L” o “en T invertida” usa una pantalla y una zapata de concreto reforzado. Puede integrarse a sótanos y edificaciones, pero exige diseño estructural y geotécnico, juntas, drenaje y una secuencia constructiva definida. Los contrafuertes se estudian como una alternativa de configuración según la geometría y las cargas.
3 · Suelo mecánicamente estabilizado (MSE) y suelos reforzados
Capas de relleno compactado y refuerzos forman un bloque de suelo reforzado con una cara definida. Puede ser viable cuando existe espacio para la longitud de refuerzo, pero requiere diseño de estabilidad interna, externa y global, selección de relleno, drenaje, durabilidad y control de construcción por capas.
4 · Soluciones ancladas y de estabilización in situ
Cuando el espacio de base es limitado pueden estudiarse soil nailing, pantallas ancladas o pilotes. Su factibilidad depende de la geometría, estratigrafía, agua, derechos sobre el subsuelo vecino, secuencia y equipo; requieren ingeniería geotécnica especializada y constructores calificados.
| Tipo | Indicador de selección | Condición crítica |
|---|---|---|
| Piedra / ciclópeo | Existe espacio para desarrollar masa y base | Geometría, fundación, calidad y drenaje |
| Gaviones | Se necesita una solución deformable y compatible con erosión controlada | Filtros, malla, piedra, socavación y descarga |
| Voladizo de C.R. | Se dispone de zapata y una pantalla puede integrarse al proyecto | Diseño estructural, fundación, juntas y agua |
| MSE / suelo reforzado | Existe espacio y relleno compatible con el sistema | Estabilidad interna/externa/global y compactación |
| Anclajes / soil nailing | Espacio frontal limitado y subsuelo compatible | Derechos, corrosión, agua, secuencia y constructor |
El drenaje forma parte del sistema
El agua se modela o controla con una solución compatible con el muro y una descarga segura. Según el sistema pueden incorporarse relleno drenante, filtros, geocompuestos, lloraderos, subdrenes, barreras o un diseño explícito para presión de agua. La solución incluye salida, acceso de mantenimiento y protección frente a obstrucción y erosión.
Diseño de muro de contención para tu terreno
El diseño comienza con la topografía, la altura de retención, la geometría de la ladera, el agua superficial y subterránea, las cargas cercanas y el espacio de construcción. La exploración geotécnica define parámetros para la fundación y permite revisar cómo se comporta el suelo detrás y debajo del muro.
Con esa base, la memoria verifica deslizamiento, volteo, fundación, resistencia estructural y estabilidad global, además de drenaje, sismo, erosión y etapas constructivas. Las cargas sobre la corona se coordinan con el uso previsto; un cambio de uso se revisa dentro del mismo diseño.
Señales de alerta en muros existentes: inclinación, grietas nuevas, humedad, erosión, socavación o deformación del terreno requieren evaluación. Si el entorno incluye una ladera, la inspección se realiza desde una zona segura y considera también sus señales de alerta. El diagnóstico revisa drenajes, terreno, geometría y estructura de forma conjunta.
Cómo se decide bien
La selección requiere altura, espacio, suelo, agua, cargas, sismo, colindancias y acceso constructivo. El diseño estructural de una solución de contención compara las alternativas con el mismo nivel de definición antes de cerrar el presupuesto.
La solución se define mediante diseño estructural con información del suelo, agua, geometría, cargas y secuencia constructiva del terreno.
Fuentes consultadas
Fuentes
- Federal Highway Administration, Federal Lands Highway. Geotechnical Technical Guidance Manual (manual técnico de 2007 marcado Draft; taxonomía conceptual de muros convencionales en voladizo, gravedad modular —incluidos gaviones—, MSE, soil nailing, pilotes y sistemas anclados. Los requisitos del proyecto se definen con la normativa y los estudios aplicables).
- Federal Highway Administration. Design and Construction of Mechanically Stabilized Earth Walls, GEC 11, FHWA-HIF-24-002 (manual oficial de 2023/2024 para MSE).
- Federal Highway Administration. Soil Nail Walls Reference Manual, GEC 7, FHWA-NHI-14-007 (diseño, drenaje, durabilidad, construcción e inspección de soil nailing).
- Federal Highway Administration. Ground Anchors and Anchored Systems, GEC 4, FHWA-IF-99-015 (sistemas anclados, investigación, diseño, corrosión, pruebas y construcción).
- Federal Highway Administration. Earth Retaining Structures (portal técnico oficial para selección, diseño, desempeño, especificación, construcción e inspección; consulta del 1 de septiembre de 2026).
Identifica las condiciones del proyecto, reúne la información de partida y documenta los criterios que sostienen cada decisión.
